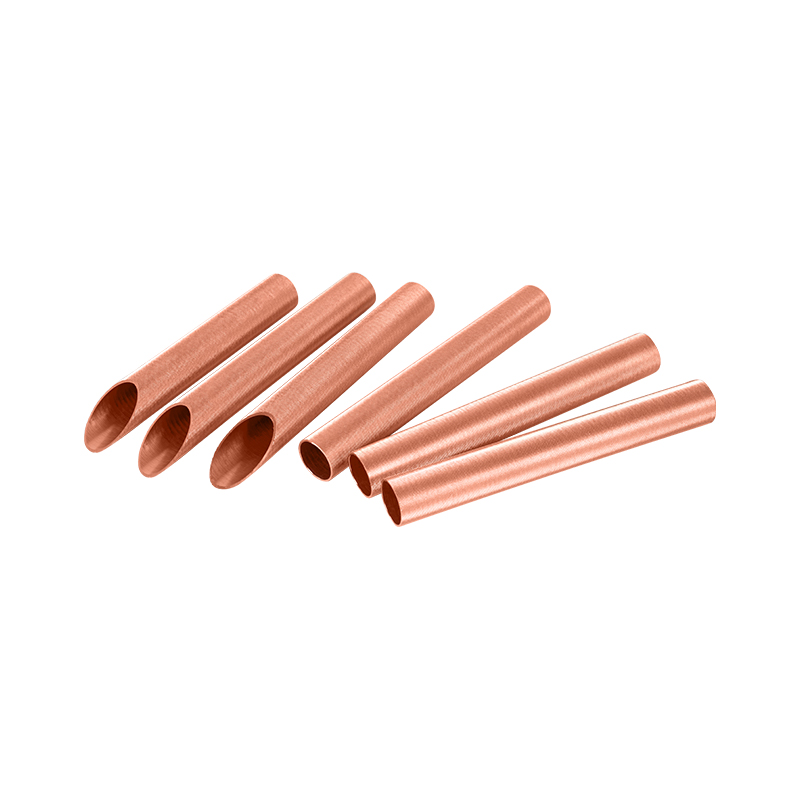

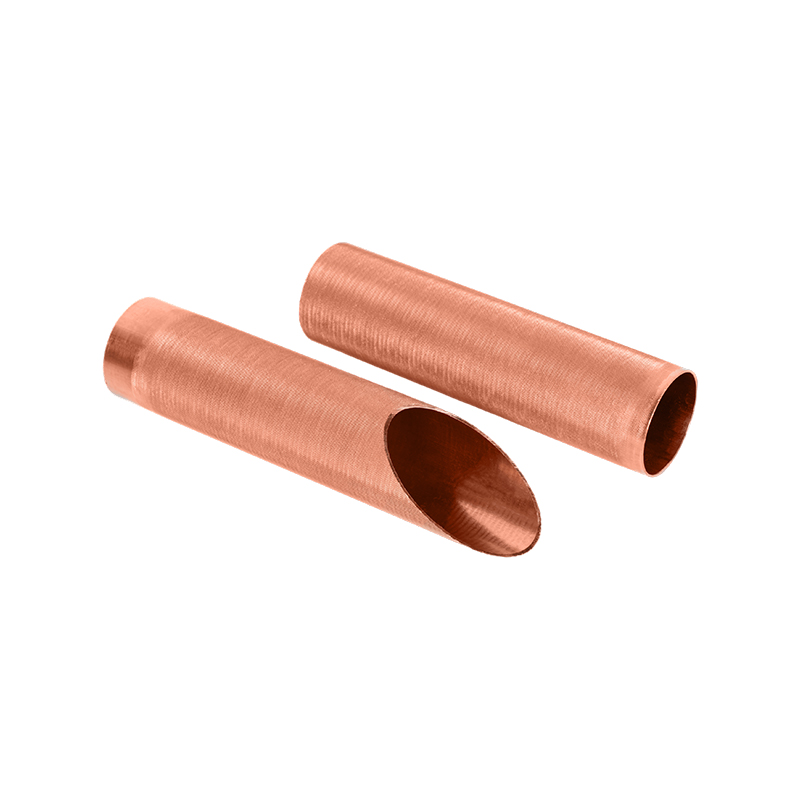

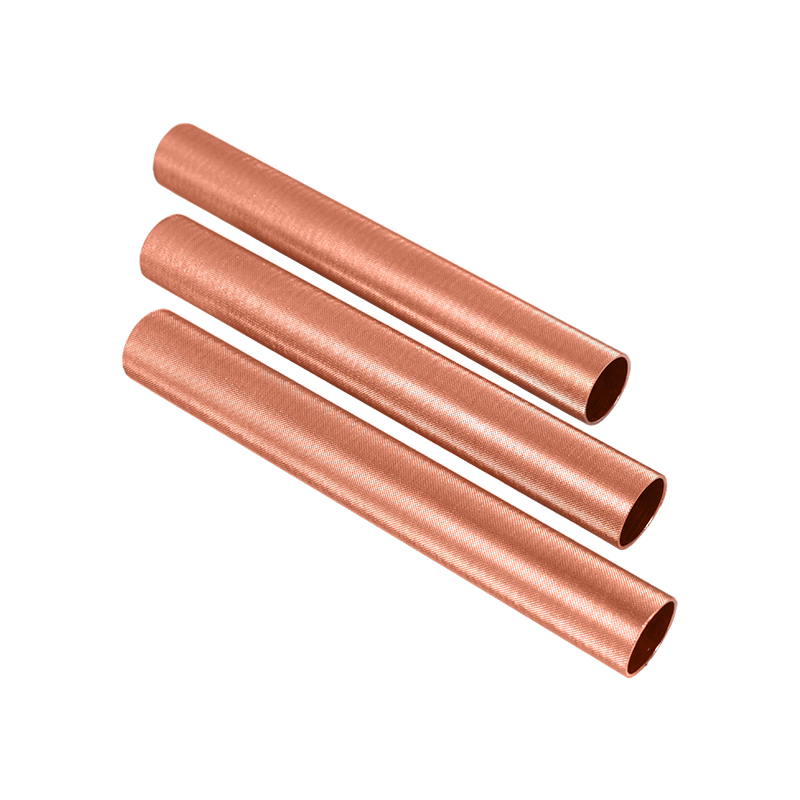

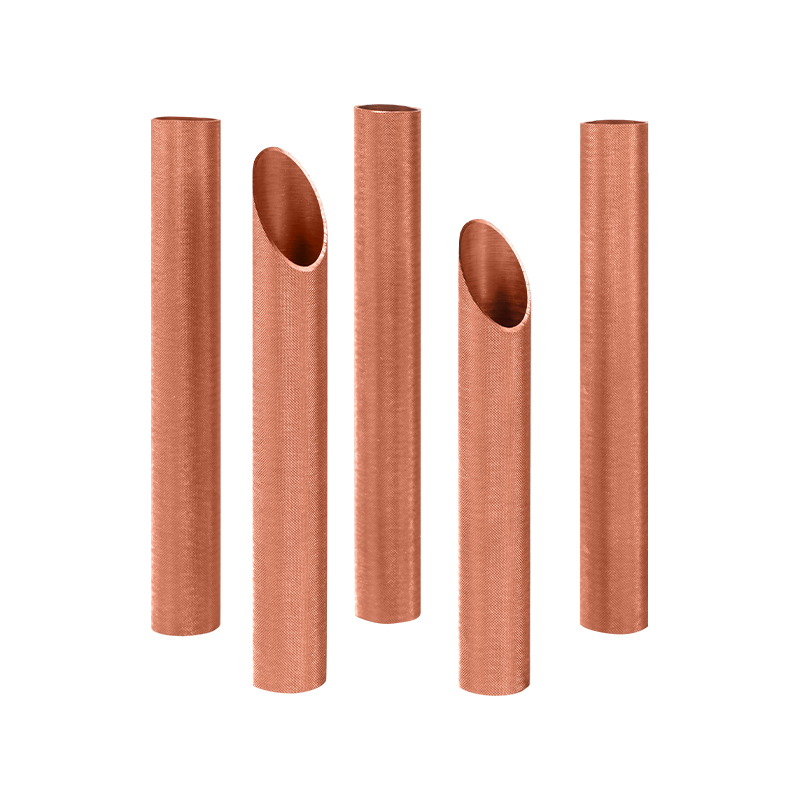

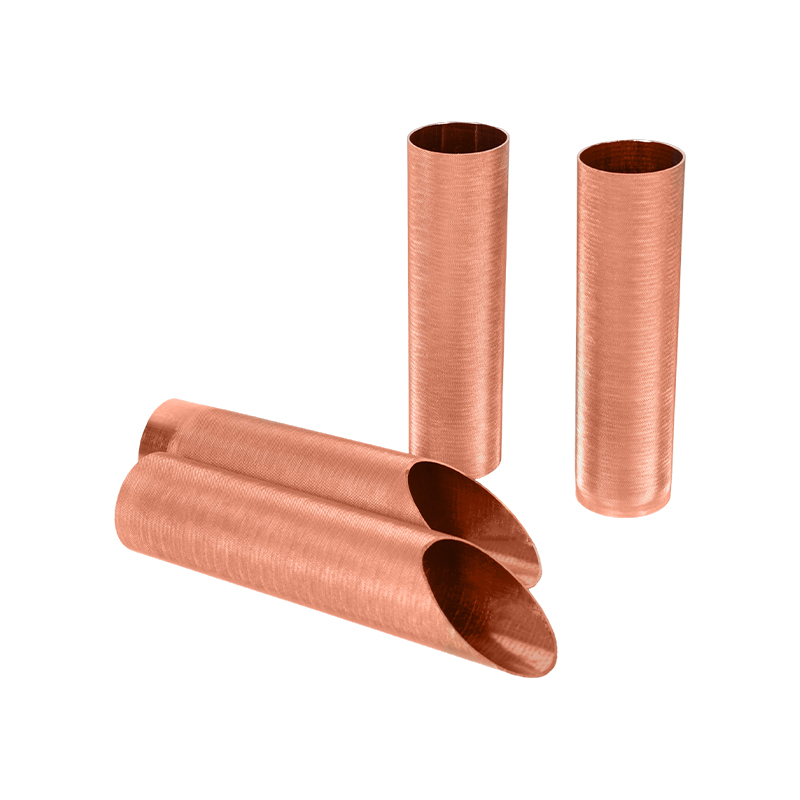

ท่อทองแดงนูน

ข้อดีของการใช้หลอดทองแดงนูนในเครื่องแลกเปลี่ยนความร้อนคืออะไร

โครงสร้างและคุณสมบัติทางเทคนิคของท่อทองแดงนูน
ท่อทองแดงนูน ทำโดยการนูนกลไกพื้นผิวของท่อผ่านแม่พิมพ์พิเศษบนพื้นฐานของหลอดทองแดงเรียบแบบดั้งเดิมเพื่อสร้างส่วนที่ยื่นออกมาหรือร่องปกติ การออกแบบโครงสร้างนี้ไม่เพียง แต่ช่วยเพิ่มพื้นที่ผิวของท่อทองแดง แต่ยังช่วยเพิ่มความสามารถในการแลกเปลี่ยนความร้อนด้วยสื่อของเหลว (เช่นอากาศน้ำสารทำความเย็น ฯลฯ ) พื้นผิวพื้นผิวสามารถทำลายเลเยอร์ขอบเขตได้อย่างมีประสิทธิภาพเพื่อให้ของเหลวจะสร้างความแตกต่างทางไมโครเมื่อไหลออกมาภายในหรือภายนอกท่อปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อนและปรับปรุงประสิทธิภาพการใช้พลังงานของระบบโดยรวม
ข้อดีของการใช้หลอดทองแดงนูนในเครื่องแลกเปลี่ยนความร้อน
1. ปรับปรุงประสิทธิภาพการถ่ายเทความร้อน
แกนกลางของตัวแลกเปลี่ยนความร้อนคือการถ่ายเทความร้อนที่มีประสิทธิภาพระหว่างสื่อ หลอดทองแดงนูนเพิ่มอัตราการถ่ายเทความร้อนอย่างมากโดยการเพิ่มพื้นที่ผิวและผลกระทบความปั่นป่วน ตามสถิติข้อมูลอุตสาหกรรมภายใต้เงื่อนไขเดียวกันประสิทธิภาพการถ่ายเทความร้อนของหลอดทองแดงนูนสามารถเพิ่มขึ้นได้ 15% ถึง 30% เมื่อเทียบกับหลอดไฟและการใช้งานในอุปกรณ์เช่นเครื่องปรับอากาศตู้เย็นคอนเดนเซอร์และเครื่องระเหยมีความสำคัญเป็นพิเศษ
2. ลดปริมาณสารทำความเย็นสีเขียวและเป็นมิตรกับสิ่งแวดล้อม
ด้วยความสามารถในการแลกเปลี่ยนความร้อนสูงท่อทองแดงนูนสามารถใช้เส้นผ่านศูนย์กลางขนาดเล็กหรือท่อความยาวที่สั้นกว่าในขณะที่ยังคงประสิทธิภาพเดียวกันซึ่งช่วยลดปริมาณโดยรวมของระบบและลดสารทำความเย็นให้สอดคล้องกับทิศทางการพัฒนาพลังงานสีเขียวและการป้องกันสิ่งแวดล้อม
3. เพิ่มความแข็งแรงของโครงสร้างและความต้านทานความดัน
เนื่องจากกระบวนการนูนพื้นผิวเปลี่ยนโหมดการกระจายแรงของหลอดทองแดงท่อทองแดงนูนดีกว่าท่อแสงธรรมดาในความต้านทานความดัน มันเหมาะอย่างยิ่งสำหรับสถานการณ์การทำงานที่มีแรงดันสูงและโหลดสูงเช่นระบบปรับอากาศเชิงพาณิชย์หรืออุปกรณ์ปั๊มความร้อนในอุตสาหกรรม
4. ยืดอายุการใช้งาน
ท่อทองแดงนูนทำให้เกิดการไหลของของเหลวที่ถูกรบกวนซึ่งช่วยลดการยึดเกาะของขนาดและสิ่งสกปรกและลดความเสี่ยงของการกัดกร่อน นอกจากนี้ บริษัท Zhejiang Jingliang Copper-Tube Products Co. , Ltd ใช้วัตถุดิบทองแดงที่มีความบริสุทธิ์สูงและเทคโนโลยีการอัดรีดความแม่นยำเพื่อให้แน่ใจว่าผลิตภัณฑ์มีการนำความร้อนและการต้านทานการกัดกร่อนที่ยอดเยี่ยมช่วยปรับปรุงอายุการใช้งานและความเสถียรในระยะยาวของระบบ

ประสิทธิภาพการเชื่อมและข้อควรระวังกระบวนการของหลอดทองแดงนูนคืออะไร?

การวิเคราะห์ลักษณะการเชื่อมของหลอดทองแดงนูน
วัสดุหลักของหลอดทองแดงนูนยังคงเป็นทองแดงที่มีความบริสุทธิ์สูงซึ่งมีค่าการนำความร้อนและความเหนียวที่ดีดังนั้นจึงมีความสามารถในการเชื่อมที่ยอดเยี่ยมในทางทฤษฎี อย่างไรก็ตามลักษณะหลายอย่างที่เกิดจากโครงสร้างพื้นผิวนูนทำให้กระบวนการเชื่อมซับซ้อนมากขึ้น:
พื้นผิวไม่สม่ำเสมอ
ทำให้พื้นผิวเว้าและนูนอย่างต่อเนื่องบนพื้นผิวของหลอดทองแดงซึ่งจะส่งผลกระทบต่อการแพร่กระจายของวัสดุประสานและความสมบูรณ์ของการเชื่อมโดยเฉพาะอย่างยิ่งในการเชื่อมอัตโนมัติมันง่ายกว่าที่จะสร้างก้อนเชื่อมหรือรอยเชื่อมเย็น
อินพุตความร้อนในท้องถิ่นที่ไม่สม่ำเสมอ
ความหนาของโลหะของพื้นที่นูนมีการเปลี่ยนแปลงเล็กน้อยและอัตราการนำความร้อนจะแตกต่างกันเล็กน้อยภายใต้อุณหภูมิสูงซึ่งอาจนำไปสู่การให้ความร้อนที่ไม่สม่ำเสมอในระหว่างการเชื่อม จำเป็นต้องใช้ความร้อนจากโซนหรือควบคุมรูปร่างของปากเปลวไฟ
เพิ่มความเสี่ยงต่อการเกิดออกซิเดชัน
พื้นที่ผิวของวัสดุทองแดงหลังจากการนูนเพิ่มขึ้น หากไม่ได้ควบคุมมันเป็นเรื่องง่ายที่จะสร้างชั้นออกไซด์ก่อนหรือระหว่างการเชื่อมส่งผลกระทบต่อความแข็งแรงและความหนาแน่นของรอยเชื่อม
ข้อควรระวังสำหรับกระบวนการเชื่อม
1. การรักษาก่อนการปกคลุมเป็นสิ่งสำคัญ
ก่อนการเชื่อมพื้นผิวของหลอดทองแดงจะต้องเสื่อมโทรมอย่างทั่วถึงและ deoxidized Zhejiang Jingliang ใช้กระบวนการทำความสะอาดและการหลอมที่สดใสหลายกระบวนการเพื่อให้แน่ใจว่าพื้นผิวที่สะอาดของท่อทองแดงออกจากโรงงานซึ่งเป็นรากฐานที่ดีสำหรับการเชื่อมที่ตามมาของลูกค้า
2. เลือกประสานที่เหมาะสม
ขอแนะนำให้ใช้บัดกรีที่อุณหภูมิต่ำและมีความเปียกชื้นสูง (เช่นซีรี่ส์กระเป๋า) หรือบัดกรีทองแดงฟอสเฟอร์ (เช่นซีรี่ส์ BCUP) และตัดสินใจว่าจะมีเงินตามความเครียดของส่วนการเชื่อม สำหรับแอปพลิเคชันที่มีข้อกำหนดการปิดผนึกโครงสร้างสูงเช่นระบบคอนเดนเซอร์การประสานที่มีเงินจะทำงานได้ดีขึ้น
3. วิธีการควบคุมความร้อน
เปลวไฟออกซิเจน-แอซไทลีนมักจะใช้สำหรับการเชื่อมด้วยตนเอง เปลวไฟควรปรับให้เข้ากับเปลวไฟที่เป็นกลางเพื่อป้องกันการเกิดออกซิเดชันและรักษาอุณหภูมิการเชื่อมไว้ในช่วง 650 ℃ถึง 850 ℃; สำหรับการผลิตจำนวนมากอุปกรณ์การประสานอัตโนมัติสามารถทำให้ร้อนได้จากการเหนี่ยวนำอินฟราเรดหรือไฟฟ้าซึ่งเอื้อต่อการควบคุมความสอดคล้องของการเชื่อม
4. ตรวจสอบความลึกฟิวชั่น
หากพื้นที่นูนอยู่ใกล้กับเชื่อมให้หลีกเลี่ยงการติดต่อกับบัดกรีที่จุดนูนเท่านั้น Zhejiang Jingliang แนะนำให้ลูกค้าใช้การเชื่อมปลั๊กอินหรือการเชื่อมแขนเสื้อเมื่อออกแบบโครงสร้างการเชื่อมต่อเพื่อปรับปรุงความแข็งแรงของการเชื่อมและประสิทธิภาพการต่อต้านการรั่วไหล
5. การทำความสะอาดและทดสอบหลังการทดสอบ
หลังจากการเชื่อมควรทำความสะอาดและทดสอบเพื่อความหนาแน่นของอากาศ ขอแนะนำให้ใช้แรงดันไนโตรเจนหรือกระบวนการทดสอบแรงดันน้ำเพื่อให้แน่ใจว่าผลิตภัณฑ์ตรงตามข้อกำหนดความต้านทานแรงดันและการปิดผนึก

วิธีตรวจสอบข้อบกพร่องคุณภาพพื้นผิวด้านในและด้านนอกของหลอดทองแดงนูน

ข้อบกพร่องพื้นผิวด้านในและด้านนอกทั่วไปประเภทของหลอดทองแดงนูน
เนื่องจากอิทธิพลของความดันเชิงกลและการรักษาความร้อนในระหว่างกระบวนการขึ้นรูป ท่อทองแดงนูน มีแนวโน้มที่จะสร้างข้อบกพร่องพื้นผิวทั่วไปดังต่อไปนี้:
รอยขีดข่วนบนพื้นผิวและรอยถลอก
เนื่องจากการสัมผัสระหว่างท่อและชิ้นส่วนอุปกรณ์ในระหว่างการส่งการกลิ้งหรือการจัดการมันเป็นเรื่องง่ายมากที่จะทิ้งรอยขีดข่วนที่ชัดเจนไว้ในเส้นที่ยกขึ้น
การนูนและการเสียรูปไม่สม่ำเสมอ
หากกระบวนการนูนไม่ได้รับการควบคุมอย่างเหมาะสมบางพื้นที่อาจถูกกดภายใต้หรือไม่ดีเกินไปส่งผลกระทบต่อลักษณะที่ปรากฏและการทำงาน
จุดออกซิเดชันและคราบผิว
หากบรรยากาศป้องกันไม่ได้ถูกควบคุมอย่างเคร่งครัดในระหว่างการหลอมหรือการระบายความร้อนจุดออกซิเดชันหรือจุดมีแนวโน้มที่จะปรากฏบนพื้นผิวของหลอดทองแดง
โพรงผนังด้านในหรือสิ่งตกค้าง
การดึงชิปน้ำมันหล่อลื่นหรือเครื่องชั่งออกไซด์ที่ยังไม่ได้ทำความสะอาดอาจยังคงอยู่ในรูภายในซึ่งส่งผลต่อการเชื่อมและการไหลของของเหลวในภายหลัง
รูเข็มรอยแตกและรูทราย
ส่วนใหญ่มาจากคุณภาพของ ingot, ความเครียดการอัดรีดหรือข้อบกพร่องโครงสร้างโลหะซึ่งเป็นความเสี่ยงด้านคุณภาพที่อันตรายอย่างยิ่ง
วิธีการตรวจจับและกระบวนการทางเทคนิคของหลอดทองแดงนูน
1. การตรวจสอบด้วยภาพด้วยตนเองการตรวจสอบแสงเสริมที่แข็งแกร่ง
นี่คือบรรทัดแรกของการป้องกันคุณภาพพื้นฐานและไม่สามารถถูกแทนที่ได้ Zhejiang Jingliang มีพื้นที่ตรวจสอบลักษณะพิเศษ หลอดทองแดงนูนทั้งหมดจะต้องได้รับการตรวจสอบโดยผู้ตรวจสอบคุณภาพระดับมืออาชีพในการหมุน 360 องศาภายใต้แสงที่แข็งแกร่งเพื่อคัดกรองข้อบกพร่องที่เห็นได้ชัดเช่นรอยขีดข่วนจุดและการเบี่ยงเบนการนูนและใช้แว่นตาแว่นขยายที่มีความละเอียดสูงหรือภาพดิจิตอลเพื่อเสริมสร้างการยืนยันข้อสงสัย
2. ระบบตรวจจับการสแกนโปรไฟล์เลเซอร์
เพื่อที่จะตระหนักถึงการตรวจจับอัตโนมัติของความลึกและความสอดคล้องของรูปร่าง zhejiang jingliang ได้แนะนำตัวสร้างโปรไฟล์สามมิติเลเซอร์ซึ่งสามารถทำการวัดแบบไม่สัมผัสบนพื้นผิวของแต่ละส่วนของท่อทองแดง
3. เทคโนโลยีการทดสอบ Eddy ปัจจุบัน
สำหรับรอยแตกที่ดีรูเข็มและการรวมบนพื้นผิวด้านในและด้านนอกของท่อทองแดงเทคโนโลยีการทดสอบกระแสวน Eddy แสดงความไวและประสิทธิภาพสูง การทดสอบในปัจจุบันของ Eddy สามารถตระหนักถึงการทดสอบอย่างต่อเนื่องโดยอัตโนมัติออนไลน์อย่างสมบูรณ์ซึ่งเหมาะสำหรับสายการผลิตความเร็วสูงของเจ้อเจียงจิงเกิ้ลและมีความสามารถในการรับรู้ที่ยอดเยี่ยมสำหรับ microcracks จุดกัดกร่อนและข้อบกพร่องในการเชื่อม
4. การตรวจสอบเอนโดสโคปที่มีความละเอียดสูงผนังด้านใน
สำหรับหลอดทองแดงนูนที่มีขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ขึ้นข้อบกพร่องของผนังด้านในจะถูกสแกนโดยใช้การส่องกล้องวิดีโออุตสาหกรรมซึ่งสามารถตรวจจับข้อบกพร่องที่มองไม่เห็นได้อย่างมีประสิทธิภาพเช่นเสี้ยนการเชื่อมที่ไม่ดีและรอยขีดข่วนผนังด้านใน Zhejiang Jingliang มีระบบโพรบความละเอียดสูงที่นำเข้าสูงเยอรมันดั้งเดิมเพื่อให้แน่ใจว่าไม่มีการตรวจสอบมุมตายภายในท่อ
5. ความแตกต่างของสีและการวิเคราะห์ความสม่ำเสมอของพื้นผิว
สีพื้นผิวของหลอดทองแดงได้รับการตรวจสอบแบบดิจิทัลโดยใช้เครื่องวัดสีที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าสีของผลิตภัณฑ์นั้นสม่ำเสมอหลังจากการหลอม สำหรับการส่งออกคำสั่งซื้อของลูกค้าที่มีความต้องการลักษณะสูง บริษัท ได้ปรับแต่งระบบเปรียบเทียบความแตกต่างของสีสเปกตรัมออนไลน์เพื่อปรับปรุงเกรดลักษณะที่ปรากฏของผลิตภัณฑ์
6. การทดสอบความหนาแน่นของอากาศแรงดันน้ำและการทดสอบความหนาแน่นของสูญญากาศ
สำหรับหลอดทองแดงนูนที่ใช้ในเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์ต้องใช้การทดสอบความดันน้ำและความหนาแน่นของอากาศเพื่อตรวจสอบว่ามีการรั่วไหลของ microporous หรือไม่ Zhejiang Jingliang มีอุปกรณ์ทดสอบความหนาแน่นของอากาศพิเศษหลายตัวซึ่งสามารถทำการทดสอบ 100% เกี่ยวกับชุดผลิตภัณฑ์เพื่อให้แน่ใจว่าไม่มีความเสี่ยงต่อการรั่วไหล
